Suzhou Hanqi CNC Equipment Co., Ltd. je high-tech podnik, ktorý sa venuje výskumu a výrobe rôznych vysoko presných DIE SINKER EDM a WIRE EDM strojov so špičkovou presnosťou obrábania. Vitajte domácich a zahraničných zákazníkov, aby navštívili našu továreň a prediskutovali spoluprácu.
Prečo si vybrať nás
Oblasť výstavby
Spoločnosť má v súčasnosti modernú továreň s rozlohou viac ako 20 akrov v technologicky vyspelej zóne mesta Suzhou v provincii Ťiang-su so stavebnou plochou viac ako 20,000 metrov štvorcových, s viac ako 80 zamestnancami a kontom inžinierov za 30 %.
Naša služba
24-hodinová služba. Popredajný servis v rôznych krajinách poskytujú najmä agenti z rôznych krajín. Ak sa zákazníci potrebujú opraviť sami, vieme poskytnúť príslušné náhradné diely.
Náš certifikát
Spoločnosť prešla certifikáciou systému manažérstva kvality "ISO9001", vyhrala národný "high-tech podnik", "provinčný súkromný technologický podnik" a je riaditeľskou jednotkou "China Machine Tool Industry Association Special Processing Machine Tool Branch".
Roky skúseností
Zaoberá sa výskumom a vývojom v oblasti elektrického obrábania viac ako 20 rokov. Plne CNC zrkadlové EDM bolo úspešne vyvinuté a uvedené do výroby. Zaviesť moderný režim podnikového riadenia (zlepšiť mäkkú silu).

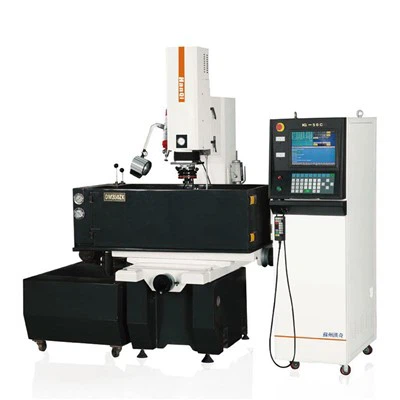

CNC lisovacie hĺbiace zariadenie
Pokročilá databáza spracovania, iba so vstupom spracovateľských materiálov, typov, oblastí, drsnosti, hĺbky atď., môže dosiahnuť efektívne, nízke straty a presné VDI spracovanie grafitovej ocele, červenej medi hliníka.
Zrkadlový EDM stroj je výnimočne presný proces, ktorý je ideálny na tvarovanie zložitých a zložitých tvarov a je schopný tvarovať tvrdé kovy, ako je titán.
Zrkadlový EDM stroj so zdvíhacou nádržou na kvapalinu
Zrkadlový EDM stroj s procesom zdvíhacej nádrže na kvapalinu, alternatíva k hĺbiacemu EDM obrábaniu, funguje podobne ako pásová píla na drevo s použitím drôtu na proces rezania.
Extrémne teploty procesu CNC jednohlavého EDM stroja rýchlo odstraňujú prebytočný materiál z obrobku odparovaním a tavením alebo iskrou eróziou.
CNC jednohlavý EDM stroj Jednohlavý EDM stroj
Pokročilá databáza spracovania, jednoducho zadajte "spracovateľský materiál, typ, oblasť, drsnosť, hĺbka atď." dosiahnuť efektívne, nízke straty a presné spracovanie VDI.
CNC EDM stroj s dvojitou hlavou
Proces CNC obrábania s dvojitou hlavou EDM, alternatíva k obrábaniu hĺbkovým EDM obrábaním, funguje podobne ako pásová píla na drevo s použitím drôtu na proces rezania.
Drôt vyrobený z medi alebo mosadze prechádza cez vysokonapäťový elektrický výboj, ktorý umožňuje drôtu prerezať hrúbku obrobku.
Drôt v CNC jednoosovom EDM stroji vytvára iskru v deionizovanej vode, kde je vodivosť presne kontrolovaná.
Jednoosový EDM stroj používa jednu os (os Z) s automatickým riadiacim systémom posuvu (vrátane systému servoposuvu a systému riadenia parametrov), ostatné osi sú manuálne riadené (os X a os Y).
Čo je drôtová EDM rezačka
Drôtová EDM rezačka je elektrotepelný výrobný proces, pri ktorom tenký jednovláknový kovový drôt spolu s deionizovanou vodou (používanou na vedenie elektriny) umožňuje drôtu prerezať kov pomocou tepla z elektrických iskier, pričom zabraňuje hrdzi. Tento proces je obzvlášť užitočný na presné rezanie vodivých materiálov, ktoré sú tvrdé aj hrubé, pričom niektoré stroje sú schopné rezať materiály s hrúbkou nad 300 mm.
Výhody drôtovej EDM rezačky
Umožňuje vytváranie zložitých častí
Použitie presne zameraných elektrických výbojov umožňuje vytvárať zložité alebo zložité tvary a vzory. Drôtové EDM rezačky dokážu vytvárať rôzne tvary, ako sú obrysy a otvory, dokonca aj na tých najtvrdších a najkrehkejších materiáloch.
Nepotrebuje mechanickú silu
Na rozdiel od veľkého množstva výrobných procesov, ktoré využívajú na rezanie materiálov náraz, rezačky Wire EDM využívajú tepelné výboje na rezanie dielov. To znamená, že konečný výrobok nebude zdeformovaný, zdeformovaný a nebude mať žiadne vedľajšie účinky deformácie spôsobené hrubou silou pri úbere materiálu.
Nákladová efektívnosť
Keď používate drôtové EDM rezačky, nebudete musieť spotrebovať veľa energie na rezanie aj tých najpevnejších materiálov. Okrem toho znížite plytvanie materiálom, pretože proces odstraňuje iba cieľové častice. Vaša rezná štrbina (šírka rezu) je zvyčajne menšia ako 0.015". Okrem toho nepotrebujete ďalšie stroje na následné spracovanie, pretože táto metóda poskytuje presné a presné rezy.
Presnosť a precíznosť
Najlepšie na rezačkách EDM drôtu je to, že váš konečný produkt nebude musieť prejsť ďalšími procesmi, aby bol kompletný, ako je brúsenie, honovanie atď. Táto metóda poskytuje vysokú úroveň presnosti a presnosti, najmä na tých najmenších kusoch.
Vysoká tolerancia
Ďalšou výhodou rezačiek drôtu EDM je skutočnosť, že môžete dosiahnuť vysokú toleranciu bez ohľadu na materiál, na ktorom pracujete. Pri niektorých strojoch, ktoré ponúkajú tolerancie až do niekoľkých mikrónov, môžete ľahko dosiahnuť toleranciu +/- 0.0005".
Ako funguje drôtová rezačka EDM
Proces rezania drôtom EDM sa riadi rovnakým princípom ako obrábanie elektrickým výbojom. Drôtová EDM rezačka zahŕňa použitie mosadzného drôtu s prúdom a vysokým napätím, ktorý prechádza cez obrobok. Zatiaľ čo obrobok zostáva pevný, rez je vedený pohyblivým drôtom, ktorý vytvára elektrické iskry, keď sa dostane dostatočne blízko k uzemnenému obrobku.
Inými slovami, medzi elektródou nástroja a dielom je veľmi vysoké napätie a po kontakte obvod generuje elektrickú iskru, ktorá roztaví drobné kúsky kovu. Napätie pre drôtovú EDM rezačku je také vysoké, že nástrojová elektróda (drôt) sa nikdy nedotkne kovu a náboj preskočí na uzemnenú časť. Drôtové rezačky EDM prebiehajú v dielektrickej kvapaline, ktorá riadi šírenie náboja a odplavuje erodované kovové kúsky preč z iskriska.
Ako rýchlo funguje drôtová EDM rezačka?
V priemere rezačka drôtu EDM reže rýchlosťou približne {{0}},004 až 0,012 palca za minútu. Rýchlosť rezania drôtovej EDM rezačky sa líši v závislosti od typu materiálu, hrúbky a požadovanej povrchovej úpravy. Okrem toho môže byť rýchlosť ovplyvnená faktormi, ako je typ použitého drôtu, nastavenie výkonu stroja a vodivosť a tvrdosť rezaného materiálu. Drôtová EDM rezačka nie je taká rýchla ako niektoré tradičné procesy obrábania, ale ponúka bezkonkurenčnú presnosť, vďaka čomu je ideálna pre komplexné a detailné práce, kde je presnosť dôležitejšia ako rýchlosť.
Aké materiály je možné spracovať drôtovou rezačkou EDM?
Nerezová oceľ:Všetky stupne vrátane 304, 316, 410, 17-4PH. Používa sa na medicínske diely, letecké komponenty, formy.
Nástrojová oceľ:H13, P20, A2, D2. Pre nástroje, matrice, dutiny foriem a prototypy.
titán:Stupeň 2, 5, 23. Biomedicínske implantáty, letecké hydraulické zostavy.
Inconel:Pre časti a krúžky leteckých motorov odolné voči teplu.
Karbidy:Karbid volfrámu pre rezné nástroje a diely podliehajúce opotrebovaniu.
Zliatiny medi:Berýliová meď pre elektrické kontakty a olovené rámy.
Grafit:Na výrobu elektród a foriem.
Letecký priemysel:Drôtové rezačky EDM sa používajú na vytváranie zložitých a presných komponentov, ako sú lopatky turbín, časti motora a zložité konštrukčné komponenty, ktoré vyžadujú vysokú presnosť a jemné tolerancie.
Výroba zdravotníckych pomôcok:V lekárskom priemysle sa drôtové EDM rezačky používajú na výrobu presných komponentov pre lekárske zariadenia, ako sú chirurgické nástroje, implantáty a iné špecializované lekárske vybavenie.
automobilový priemysel
Drôtové EDM rezačky sa široko používajú na vytváranie presných komponentov pre motory, prevodové systémy a zložité diely pre systémy vstrekovania paliva, čím sa zabezpečuje, že spĺňajú presné špecifikácie.
Výroba nástrojov a matríc
Drôtové EDM rezačky sú kľúčové v priemysle nástrojov a lisovníc na výrobu presných foriem, matríc a razníkov používaných v procesoch lisovania a vstrekovania.
Elektronický priemysel
Elektronický priemysel využíva rezačky drôtu EDM na výrobu malých, zložitých komponentov, ako sú konektory, kryty a rámy používané v rôznych elektronických zariadeniach.
Aké typy drôtov sa používajú v drôtovej EDM rezačke?
Mosadzný drôt
Najbežnejšia voľba vďaka svojej vynikajúcej elektrickej vodivosti a dobrej rovnováhe medzi cenou a výkonom. Ideálne pre všeobecné obrábanie.
Potiahnutý drôt
Tieto drôty sú zvyčajne mosadzné alebo medené jadrá potiahnuté tenkou vrstvou iného kovu, ako je zinok. Potiahnuté drôty zvyšujú rýchlosť rezania a zlepšujú kvalitu povrchu, vďaka čomu sú vhodné pre presné aplikácie.
Volfrámový drôt
Volfrámový drôt, vybraný pre svoj vysoký bod topenia a pevnosť, je vynikajúci na obrábanie húževnatých, vysokoteplotných zliatin. Je obzvlášť užitočný v aplikáciách vyžadujúcich extrémne jemné povrchové úpravy.
Molybdénový drôt
Molybdénový drôt, známy pre svoju odolnosť voči teplu a vynikajúce elektrické vlastnosti, sa používa v aplikáciách, ktoré vyžadujú veľmi vysokú presnosť a minimálne tepelné skreslenie.
Komponenty drôtovej EDM rezačky
Obrobok: Tobrábaný materiál. Aby proces EDM fungoval, musí byť elektricky vodivý.
Drôtová elektróda:Tenký, elektricky nabitý drôt, ktorý funguje ako rezný nástroj. Typicky vyrobené z mosadze, medi alebo potiahnuté inými vodivými materiálmi.
Napájanie:Generuje elektrické impulzy, ktoré vytvárajú iskry medzi drôtom a obrobkom.
Dielektrický kvapalinový systém:Kvapalina (často deionizovaná voda) obklopuje drôt a obrobok.
Pracovný stôl:Obrobok je namontovaný na pracovnom stole, ktorý sa pohybuje v smere X a Y.
CNC ovládač:Počítačový systém, ktorý riadi pohyb pracovného stola a drôtu.
Filtračný systém:Systém filtrov, ktoré čistia dielektrickú kvapalinu odstránením erodovaného materiálu, čím zaisťujú konzistentný rezný výkon.
Chladiaci systém:To udržuje komponenty stroja, najmä drôt, pri optimálnych prevádzkových teplotách, aby sa zabránilo prehriatiu a zachovala sa presnosť rezu.
Systém automatického navliekania drôtu (AWT):Niektoré pokročilé stroje majú systém AWT, ktorý automaticky prevlečie drôt cez štartovací otvor v obrobku. Táto funkcia šetrí čas a znižuje ručnú prácu.
Čo je potrebné zvážiť pri výbere drôtovej EDM rezačky
Materiálová kompatibilita:Uistite sa, že rezačka Wire EDM je kompatibilná s materiálmi, ktoré potrebujete obrábať. Rôzne stroje fungujú lepšie so špecifickými kovmi, ako je kalená oceľ, titán alebo hliník.
Presnosť a tolerancia:Vyhodnoťte schopnosť stroja udržiavať vysokú presnosť a úzke tolerancie. Wire EDM je známy svojou presnosťou, preto zvážte rozlíšenie a opakovateľnosť frézy.
Typ a priemer drôtu
Zvážte typ a priemer drôtu, ktorý stroj používa. Rôzne typy drôtov (napr. mosadzný, potiahnutý) a priemery ovplyvňujú rýchlosť rezania, presnosť a schopnosť obrábať zložité tvary.
Rýchlosť rezania
Skontrolujte rýchlosť rezania a účinnosť stroja. Rýchlejšie stroje môžu zvýšiť produktivitu, ale uistite sa, že rýchlosť neohrozuje kvalitu rezu.
Tuhosť a stabilita stroja
Stabilný a pevný rám stroja minimalizuje vibrácie, zlepšuje presnosť rezu a povrchovú úpravu. Zvážte kvalitu konštrukcie a dizajn stroja.
Veľkosť a kapacita obrobku
Uistite sa, že stroj zvládne veľkosť a hmotnosť vašich obrobkov. Skontrolujte veľkosť stola, cestovné limity a pracovnú obálku, aby ste sa uistili, že zodpovedajú vašim požiadavkám.
Čo potrebuje drôtová EDM rezačka na pravidelnú údržbu?
AWT (automatické navliekanie drôtu):Vykonáva automatické navliekanie drôtu. Je to jediná najdôležitejšia automatizovaná funkcia na stroji a umožňuje spoľahlivú bezobslužnú prevádzku. Vyžaduje jednoduché čistenie.
Kontakty napájania (x2):Tieto sa niekedy nazývajú „energizačné dosky“ a dodávajú drôtu elektrickú rezaciu silu. Tieto kontakty, ako na hornej, tak aj na spodnej hlave stroja, budú časom erodovať, čo má za následok výrazné zníženie rýchlosti obrábania. Vyžadujú jednoduché indexovanie/premiestnenie.
Valčeky:Všetky valčeky a gumené kolieska v celom dopravnom systéme drôtu sa musia pravidelne čistiť. Nahromadenie nečistôt na valcoch z EDM drôtu povedie k skĺznutiu drôtu a/alebo problémom s napnutím drôtu. Spojka alebo napínací valec sa bude musieť pravidelne kalibrovať, aby bolo možné správne napnúť lanko.
Filtračný systém:(V prípade potreby sa vykonáva pravidelne) Vyžaduje výmenu hlavných filtrov. Môže existovať aj sekundárny filtračný prvok, ktorý vyžaduje výmenu za systém AWT.
Deionizačná živica: (Vykonáva sa pravidelne, keď je to potrebné) DI živica sa používa na úpravu a kontrolu úrovne vodivosti vody. Živicu bude potrebné vymeniť a vymeniť.
Vodná nádrž:Voda v hlavnej nádrži bude musieť byť monitorovaná a udržiavaná na určitej úrovni z dôvodu straty z vyparovania.
Všeobecné čistenie:Odporúča sa pravidelné čistenie celej pracovnej nádrže a pracovného stola. Nečistoty generované rezačkou Wire EDM sú veľmi abrazívne a časom sa nahromadia v celej pracovnej nádrži. Ak sa tieto nečistoty nebudú pravidelne čistiť, budú sa ťažko čistiť, ak sa nahromadia, a skráti životnosť niektorých komponentov stroja. Vo všeobecnosti platí, že čím čistejší je stroj, tým je menej pravdepodobné, že sa vyskytnú problémy.
Tesnenia nádrže:Odporúča sa týždenné a/alebo mesačné čistenie tesnení hlavných dverí alebo posuvných tesniacich dosiek. Udržiavaním týchto povrchov v čistote zabránite hromadeniu nečistôt a následnému zlyhaniu tesnenia.
Elektrická/generátorová skriňa:Pravidelne čistite a kontrolujte správne fungovanie chladiacich ventilátorov skrine.
Drôt:Mosadzný drôt sa počas prevádzky používa iba raz, takže po úplnom spotrebovaní bude potrebné cievku drôtu vymeniť. V rámci osvedčených postupov môžu operátori vymeniť cievku, aby sa zabránilo zastaveniu stroja a strate času na obrábanie bez dozoru, ak sa cievka s drôtom minie. Použitý drôt bude tiež potrebné odstrániť a recyklovať zo zberného koša, ktorý sa zvyčajne nachádza v zadnej časti stroja.
FAQ
