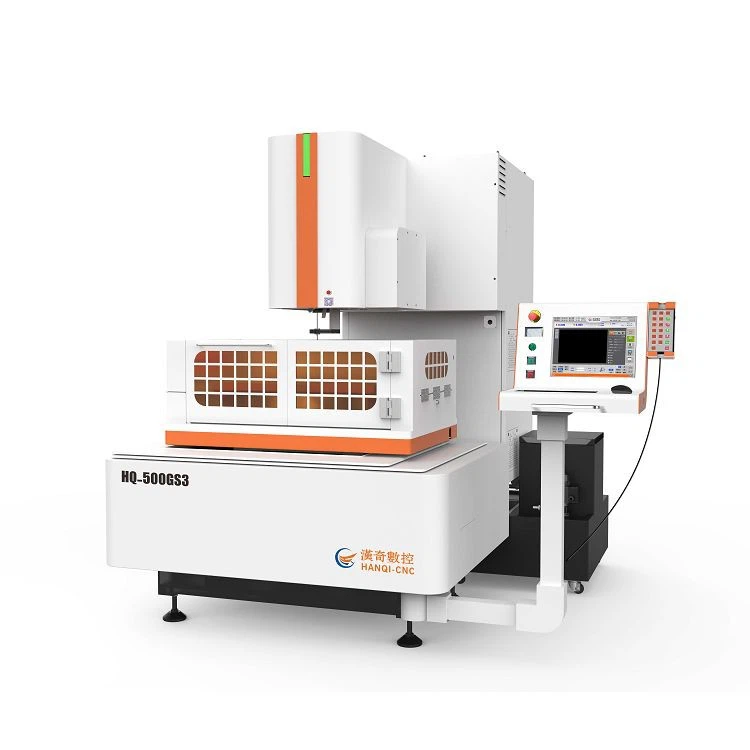

Plne CNC vysoko presné servo integrované drôtové rezanie EDM strojom

1. Ultra nízka strata molybdénového drôtu

2. 150 000 mm ² Žiadna strata drôtu, dodatočný príjem pre vás

3. (Podmienky rezu: 9000 mm²/H|rezná kvapalina na vodnej báze|oceľ|výška obrobku 60 mm)

4. Maximálna účinnosť rezania: viac ako 300 mm²/min alebo viac

5. Optimálna drsnosť povrchu: Ra Menšia alebo rovná 0,6 μM

6. Integrovaná štruktúra celého stroja

7. Podpora programovania G kódu

8. Na spracovanie obrobkov použite molybdénový drôt

1. Odliatky rovnakej kvality vo švajčiarskom priemysle obrábacích strojov, štruktúra typu C (HT250)

2. Os XY používa vodiacu koľajnicu vodiacej skrutky na úrovni Tchajwanskej HIWIN P

3. Osi X a Y sú riadené servomotormi (motory a ovládače Panasonic)

4. Osi U, V a Z sú riadené hybridným krokovým motorom (prispôsobené Hanqi)

5. Systém ručného mazania skrutkovej vodiacej koľajnice (ručné mazacie čerpadlo)

6. Štandardná kužeľová rezná štruktúra ± 6 stupňov, voliteľná kužeľová rezná štruktúra ± 12 stupňov;

7. Hrdzavý a antikorózny pracovný stôl (prispôsobený Hanqi)

8. Systém Windows 7 je vybavený CNC systémom nezávisle vyvinutým spoločnosťou Hanqi

9. Integrovaný priemyselný riadiaci počítač (prispôsobený Hanqi)

10. Počítačová prevádzková stanica sa môže otáčať o 90 stupňov pre jednoduchú obsluhu

11. Integrovaný dizajn hlavnej elektrickej skrine (s menším pôdorysom)

12. Hanqi nezávisle vyvinutý obvod obrábania výbojom

1) Predseda pracoval v Hanchuan Machine Tool Factory v Číne (1986-2005) so zameraním na oblasť elektrického obrábania takmer 40 rokov;

2) Spoločnosť bola založená v roku 2005 so svojou továrňou v Suzhou High tech Zone, Čína, s rozlohou 20 000 metrov ²;

3) Je to high-tech podnik v provincii Jiangsu a špecializovaný, rafinovaný a inovatívny podnik v provincii Jiangsu;

4) S viac ako 80 zamestnancami a takmer 20 výskumnými a vývojovými pracovníkmi ide o podnik orientovaný na výskum a vývoj;

5) Implementujte systém riadenia kvality ISO9001 a používajte systém troch súradníc Carl Zeiss na presné testovanie komponentov obrábacích strojov;

6) V roku 2016 sme sa zapojili do produktovej spolupráce s Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Čo je EDM obrábanie?

Elektroerozívne obrábanie, EDM, je výrobný proces, pri ktorom sa materiál odoberá z obrobku pomocou rýchleho sledu výbojov elektrického prúdu medzi elektródami ponorenými do dielektrickej kvapaliny. Tento proces sa používa na výrobu dielov, ktoré nie je možné obrábať. Keďže EDM nepoužíva na odstraňovanie materiálu mechanickú silu, považuje sa za netradičný.

EDM je výnimočne presný proces, ktorý je ideálny na tvarovanie zložitých a zložitých tvarov a je schopný tvarovať tvrdé kovy, ako je titán. Aby bol proces úspešný, materiály tvarované pomocou EDM musia byť elektricky vodivé.

Elektróda obrobku, anóda, EDM stroja je pripojená ku kladnej svorke zdroja jednosmerného prúdu, zatiaľ čo nástrojová elektróda, katóda, je pripojená k zápornej svorke. Elektródy sú ponorené v dielektrickej kvapaline a oddelené iskriskom. Iskrenie vytvára extrémne elektrotermické teplo v zóne iskriska, ktoré taví a vyparuje časti povrchu obrobku, čo je proces známy ako erózia iskier.

Proces obrábania drôtom EDM, ktorý je alternatívou k obrábaniu EDM hĺbením, funguje podobne ako pásová píla na drevo s použitím drôtu na proces rezania. Drôt vyrobený z medi alebo mosadze prechádza cez vysokonapäťový elektrický výboj, ktorý umožňuje drôtu prerezať hrúbku obrobku.

Drôt pri obrábaní drôtu EDM vytvára iskru v deionizovanej vode, kde je vodivosť presne kontrolovaná. Voda ochladzuje materiál a odplavuje odstránený materiál pomocou čistej dielektrickej kvapaliny, ktorá sa neustále čerpá do procesu, aby sa prebytočný odpad vypláchol.

Extrémne teploty procesu EDM rýchlo odstraňujú prebytočný materiál z obrobku odparovaním a tavením alebo iskrovou eróziou. Roztavený kov sa čiastočne odstráni. Keď sa elektrický potenciál stiahne, plazmový kanál už nie je udržiavaný a pri kolapse vytvára tlakové alebo rázové vlny. Tým sa evakuuje roztavený materiál a vytvorí sa kráter materiálu, ktorý sa odstráni z okolia miesta iskry.

Materiál sa odstraňuje vytváraním rázových vĺn, keď sa plazmový kanál zrúti v dôsledku prerušenia elektrického potenciálu, kde je pracovný materiál kladný a nástroj záporný. Keď elektróny zasiahnu obrobok, vytvoria sa krátery zahrievaním, roztavením a odstránením materiálu, keď kladné ióny narážajú na nástroj, čo vedie k opotrebovaniu nástroja.

Obrábanie elektrickým výbojom vyžaduje veľké množstvo energie. Generátory používané pre tento proces musia byť schopné dodávať potrebnú energiu, aby proces prebiehal efektívne a úspešne. Vyberajú sa v súlade s ich schopnosťou generovať výkonové parametre procesu.

EDM (DIE SINKER) / WIRE EDM obrábacie stroje sú široko používané v rôznych priemyselných odvetviach, ako sú digitálne domáce spotrebiče, výroba automobilov, zdravotnícke zariadenia, polovodičové obaly, plesňový priemysel, letecký a kozmický priemysel, hliníkový priemysel, kúpeľňové príslušenstvo, vojenská výroba atď.

SUZHOU HANQI CNC EQUIPMENT CO.,LTD.bola založená v roku 2005 a špecializuje sa na výrobu a prispôsobenie rôznych presných CNC elektrických výbojových strojov (EDM) a CNC drôtových EDM rezacích strojov (WEDM) už viac ako 30 rokov. Odliatky z obrábacích strojov, rovnako ako švajčiarska značka, prešli všetkými hlavnými kontrolami komponentov pomocou nemeckého súradnicového testera Zeiss a spolupracovali so švajčiarskou technológiou na zaistenie presnosti a stability EDM strojov. CNC stroje Hanqi (EDM/WEDM) sú široko používané v rôznych priemyselných odvetviach, vrátane výroby foriem, výroby automobilov, čipovej technológie, zdravotníckych zariadení, elektroniky, elektrotechniky, hardvéru, plastov atď. Hanqi CNC spolupracuje s niekoľkými svetovo uznávanými značkami, vrátane THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC , KNUTH atď Naša továreň má príslušné medzinárodné autoritatívne certifikácie ako ISO9001, IS014001, CE, UL, ETL atď. Naše výrobky majú vysokú nákladovú efektívnosť a boli vyvezené do viac ako 30 krajín a regiónov po celom svete. S kvalitnými a vysoko presnými obrábacími strojmi (vedúci priemysel v presnosti obrábania MS-WEDM/EDM) dokážeme spracovať veľmi zložité komponenty a obľúbili si ich zákazníci z rôznych krajín, čím sa hromadí veľké množstvo kvalitných domácich a zahraničných dlhodobých kooperatívnych zákazníkov.
